英標常開式氣動襯膠隔膜閥

+放大圖片

產品名稱：英標常開式氣動襯膠隔膜閥
閥門型號：EG6K41J
上一個產品：堰式襯膠隔膜閥
下一個產品：氣動三通閥(快裝)
在線客服：
在線訂購：

產品介紹
型號意義

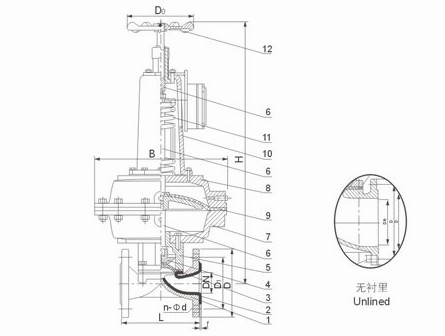

產品結構/安裝尺寸
故障原因及排除方法

產品關鍵字：英標常開式氣動襯膠隔膜閥,常開式氣動隔膜閥,氣動襯膠隔膜,英標隔膜閥,襯膠隔膜閥,氣動隔膜閥,隔膜閥

英標常開式氣動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6

材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

測試：

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

結構特點：

隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失��；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

中國.上玉集團有限公司是專業生產襯膠閥門的廠家，英標常開式氣動襯膠隔膜閥訂貨須知：
一、①英標常開式氣動襯膠隔膜閥產品名稱與型號②英標常開式氣動襯膠隔膜閥口徑③英標常開式氣動襯膠隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的英標常開式氣動襯膠隔膜閥型號，請按英標常開式氣動襯膠隔膜閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	氣源壓力 MPa	氣源接頭 in	耗氣量 cm3	質量
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-	-	-
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1	2.395×102	7.5
32			160	140	100	4-18	2	410	430	140	120	0.4	12×1.25	6.082×102	14.5
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25	6.082×102	16
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25	1.235×102	24.5
65			250	185	145	4-18	3	620	660	160	245	0.5	16×1.5	3.725×102	30
80			300	200	160	4-18	3	627	687	200	245	0.5	16×1.5	3.725×103	51.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5	1.409×104	133
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200		0.4	570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
250		0.4	680	395	350	12-22	4	-	-	-	-	-	-	-

安裝與維護:
　　
　　1．安裝前應仔細核對管路的運行條件是否與本閥規定的適用范圍相符，并應清洗內腔，以防污物卡阻或損傷密封部件。
　　
　　2．橡膠襯里層合橡膠隔膜表面切勿涂刷油脂類物品，以防橡膠溶脹，影響閥門使用壽命。
　　
　　3．安裝時不得將線索系結在手輪或閥桿上起吊閥門。
　　
　　4．手動操作閥門時，不得借助于輔助杠杠，以防扭力過大而損傷驅動部件或密封部位。
　　
　　5．閥門應存放在干燥通風的室內，嚴禁堆放，庫存閥門的兩端通道必須封口，且啟閉件應處于微開啟狀態。
　　
　　故障與消除:
　　
　　1,手輪操作不靈活:原因:A．閥桿變曲B．螺紋損傷
　　
　　消除方法;A,更換閥桿B,修整螺紋并加潤滑油
　　
　　2,氣動時閥門不能自動啟閉:原因:A,氣源壓力過低B,彈簧預緊力過大C,橡膠隔膜損壞
　　
　　消除方法:A,調高供氣壓力B,減少彈簧預緊力C,更換隔膜
　　
　　3,閥體與閥蓋連接處滲漏:原因:A,連接螺栓松動B,閥體襯膠層破裂
　　
　　消除方法:A,緊固連接螺栓B,更換閥體
