ZSPC、ZSNC 型氣動活塞切斷閥，由氣動活塞執行機構和切斷機構組成。按閥芯密封面材料可分為硬密封和軟密封；按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。


        技術參數和性能指標         切斷機構主要技術參數

公稱通徑 mm	20	25	40		50	65	80	100	150		200	250	300
閥座直徑 mm	20	25	32	40	50	65	80	100	125	150	200	可與本公司 商洽生產
額定流量系數 Kv	6.5	10	15	25	40	65	100	150	260	350	540
公稱壓力 MPa	1.6 ； 4.0 ； 6.4
行 程 mm	10		16			25		30	40		60
流量特性	快 開
介質溫度 ℃	軟密封：-40～150（常溫型） ； 硬密封：-40～200（常溫型）； -40～450（中溫型）
法蘭尺寸、型式	PN16按JB79-59； PN4.0、64按JB/T79.2-94凹式
閥體材質	ZG230-450 ； ZG1Cr18Ni9Ti；ZGOCr18Ni12Mo2Ti
閥座、閥芯材質	1Cr18Ni9 ； 0Cr18Ni12Mo2Ti
上閥蓋型式	普通式（常溫型） ； 熱片式（中溫型）
可配附件	手輪機構、空氣過濾減壓器、電磁閥、信號回訊器等

注：可提供GB、ANSI、JPI、DIN等法蘭經構型式，法蘭距可根據用戶需要確定。
執行機構主要技術參數與切斷機構匹配關系

公稱通徑 mm	執行機構型號		氣缸直徑 mm		行程 mm	進氣孔螺紋		備注
	常溫型	中溫型	常溫型	中溫型		常溫型	中溫型
20	ZSPA-1、ZSPB-1	ZSPA-1、ZSPB-1 ZSN-1	150	150	10	M16×1.5	M16×1.5	ZSP：?jiǎn)巫饔?BR>ZSN：雙作用
25
40		ZSPA-2、ZSPB-2 ZSN-1		200	16
50
65	ZSPA-2、ZSPB-2	ZSPA-3、ZSPB-3 ZSN-2	200	300	25		M20×1.5
80
100					30
150	ZSPA-3、ZSPB-3	ZSPA-4、ZSPB-4 ZSN-3	300	400	40	M20×1.5	M24×2
200					60


性能指標

公稱通徑 mm		20	25	40		50	65	80	100	150		200
閥座直徑 mm				32	40	50	65	80	100	125	150	200
軟密封泄漏量	水 試 △P=△Pmax ml/min	0
	氣 試 △P=0.35MPa 氣泡數/min	1	1	2		3	4	6	11	18	27	45
硬密封泄漏量	水 試 MPa	4.0								3.0
	ml/min	0.24	0.30	0.38	0.48	0.60	0.78	0.96	1.2	1.125	1.35	1.8
	氣試△P=0.35MPa ml/min	23.3	29.2	37.3	46.7	58	75.8	93.3	116.7	145.8	175	233.3
切斷時間 s		0.5		1			1.5		2	3		4
額定行程偏差%		+6


允許壓差

公稱通徑 mm					20	25	40	50	65	80	100	150	200
氣缸直徑 mm					150		200		300			400
氣源壓力KPa	500	允許壓差	整機 氣關式	流開	4.0	4.0	2.6	2.2	3.8	2.6	2.0	1.95	1.59
				流關	4.0	4.0	4.0	3.1	3.1	2.1	1.6	2.0	1.63
			整機 氣開式	流開	4.0	3.0	2.1	1.7	1.7	1.1	0.9	0.52	0.43
				流關	4.0	4.0	1.0	4.0	4.0	3.6	2.7	3.4	2.2

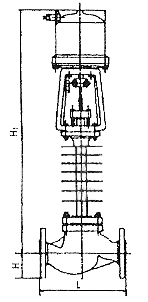

外形尺寸 mm

公稱通徑 DN			20	25	40	50	65	80	100	150	200
L	PN MPa	1.6	194	197	235	267	292	317	368	500	635
		4.0									650
		6.4	206	210	251	286	311	337	394	520	650
H			65	70	85	90	100	105	125	170	205
不帶手輪	H1	常溫型	445	455	485	485	605	605	620	962	988
		中溫型	596	606	636	636	770	770	785	1178	1226
帶手輪	H1	常溫型	630	640	670	670	790	790	805	1087	1113
		中溫型	781	791	821	821	955	955	970	1303	1351
	H2		160	160	160	160	160	160	270	270	270
	H3		220	220	220	220	220	220	390	390	390




氣動活塞切斷閥 常溫型



中國.上玉集團有限公司是專業生產切斷閥的廠家，氣動活塞切斷閥訂貨須知：
一、①氣動活塞切斷閥產品名稱與型號②氣動活塞切斷閥口徑③氣動活塞切斷閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動活塞切斷閥型號，請按氣動活塞切斷閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
